Изготовление изделия – «Многолопастное колесо»

Данная деталь входит в сборочный узел насосной станции. Требования к геометрической точности включают в себя торцевое и диаметральное биение не более 0.010 мм относительно посадочной базы, допуск на отклонение геометрии лопаток – не более 0.100 мм.

Для процесса изготовления была разработана следующая операционная технология:

  • Заготовительная операция
  • Токарная ПУ операция
  • Фрезерная ПУ операция
  • Слесарно-сборочная операция
  • Токарная ПУ операция
  • Слесарно-сборочная операция
  • Контрольная операция, КИМ

Универсальный контроль ручными средствами измерения осуществлялся после каждой операции.

Первая токарная ПУ операция:

  • предварительная обработка наружного диаметра, торцевых поверхностей,
  • окончательная обработка посадочного диаметра и профильной поверхности.

Фрезерная ПУ операция:

  • предварительная и окончательная обработка геометрии лопаток.

Первая слесарно-сборочная операция:

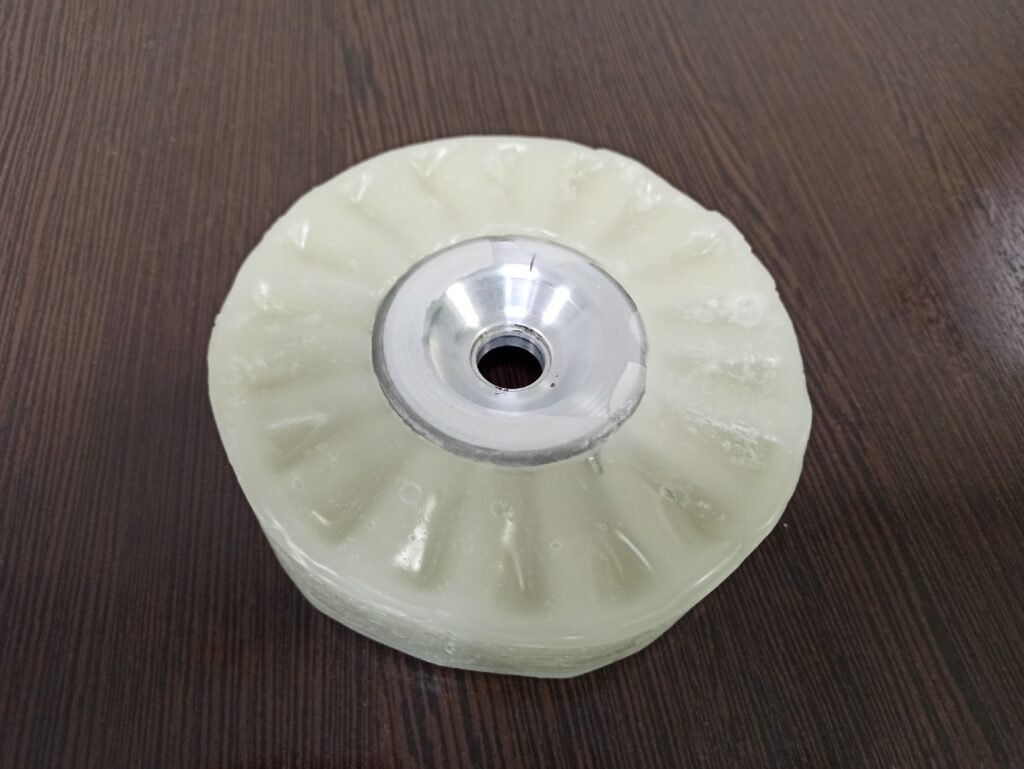

  • заливка пустых полостей между лопаток парафином, для повышения жесткости детали.

Вторая токарная ПУ операция:

  • чистовая обработка диаметрального размера и торцевых поверхностей с допусками по биению не более 0.010 мм.

Вторая слесарно-сборочная операция:

  • очистка изделия от парафина, обработка острых кромок.

Контрольная операция, КИМ:

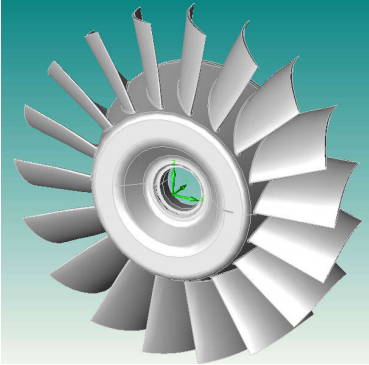

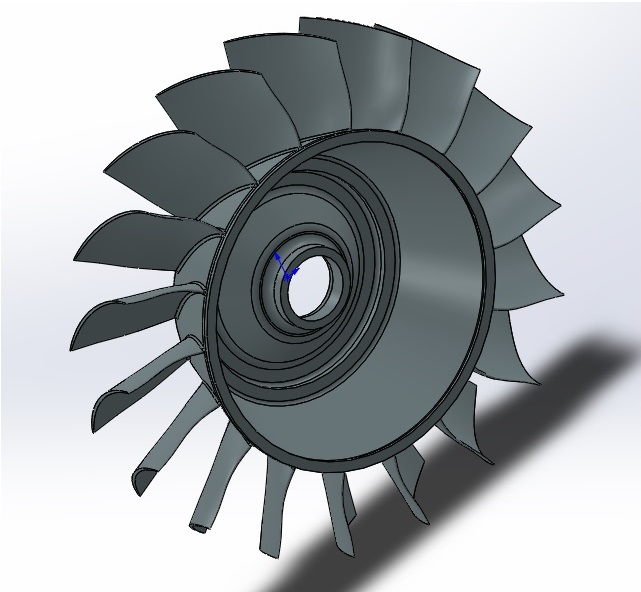

  • проверка геометрической точности лопаток относительно 3D-модели, торцевого и диаметрального биения на измерительной машине.

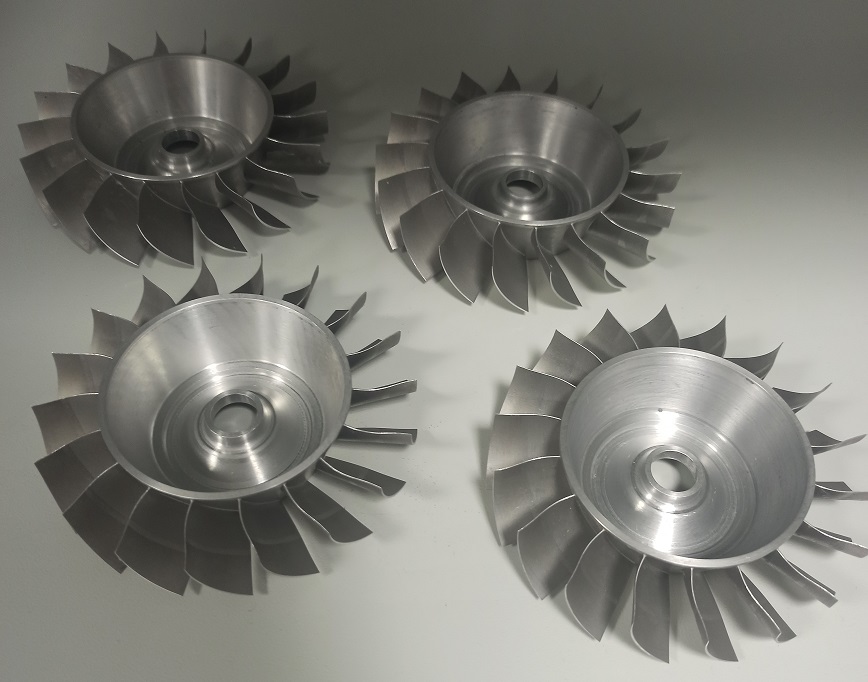

Все размеры соответствуют техническим требованиям чертежа.
