Изготовление левой и правой плоскостей на беспилотные летательные аппараты для группы компаний концерна «Калашников»

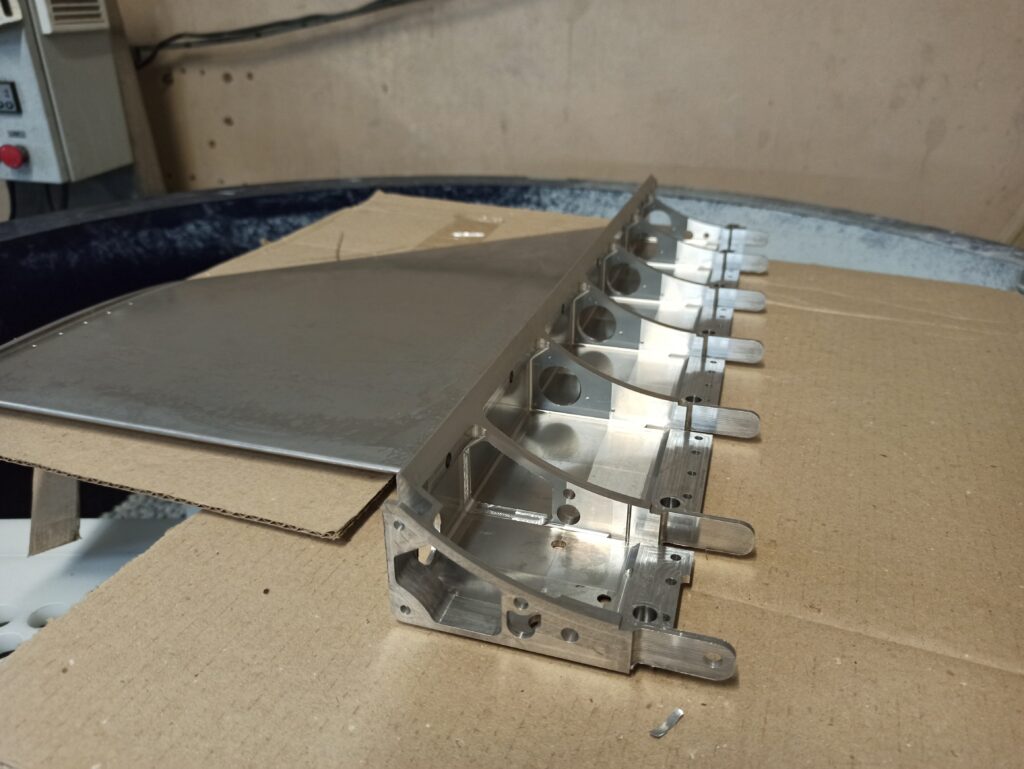

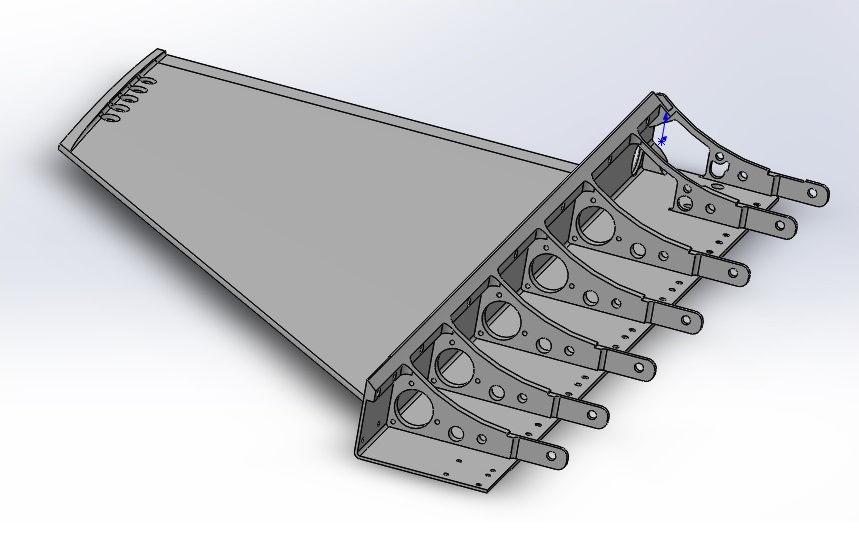

Изделие  –  «плоскость левая»  и «плоскость правая»  являются  основной  частью  летательного  аппарата,  выполняя  роль  крыльев,  обеспечивая  подъемную  аэродинамическую  силу.

Конструкционный материал – алюминиевый сплав Д16.

Системы качества покупных полуфабрикатов – сертификат  качества материала и АТП (авиационная техническая приемка).

Габариты  заготовок – 55 х 500 х 450, с изготовлением  контрольного  образца.

Технологический процесс изготовления детали состоял из следующих маршрутов:

  • Заготовительная операция;

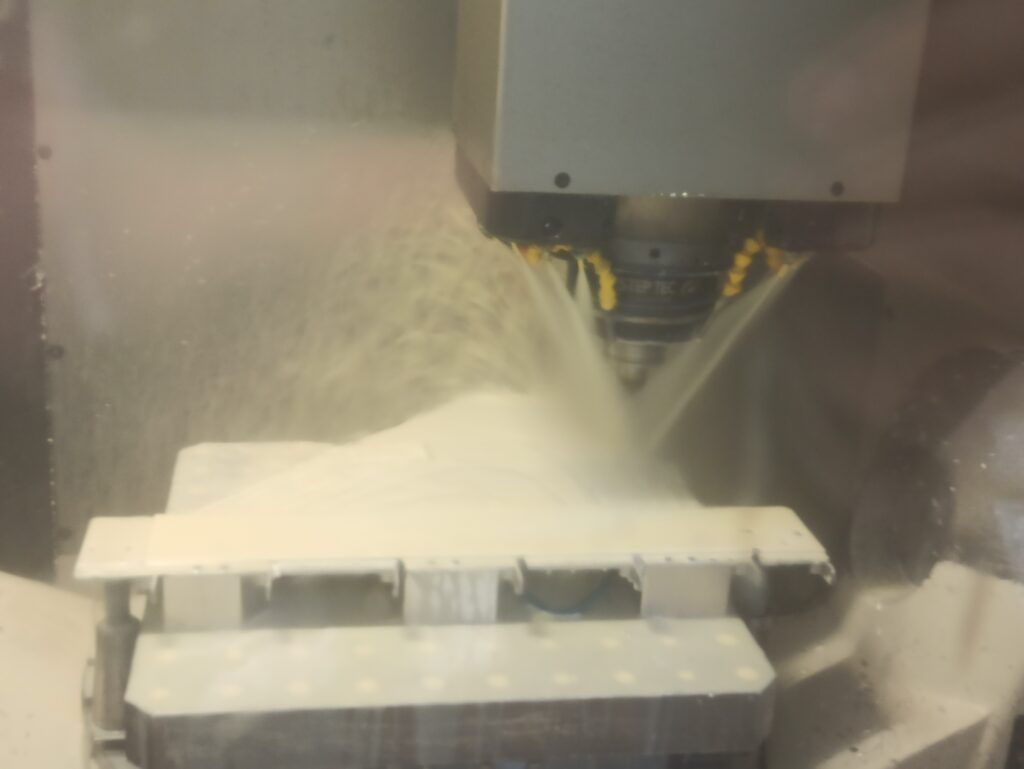

  • Фрезерная программная, предварительная операция;
  • Термическая операция;
  • Фрезерная программная, финишная операция;
  • Расточная операция;
  • Слесарная операция;
  • Контрольно – измерительная операция.

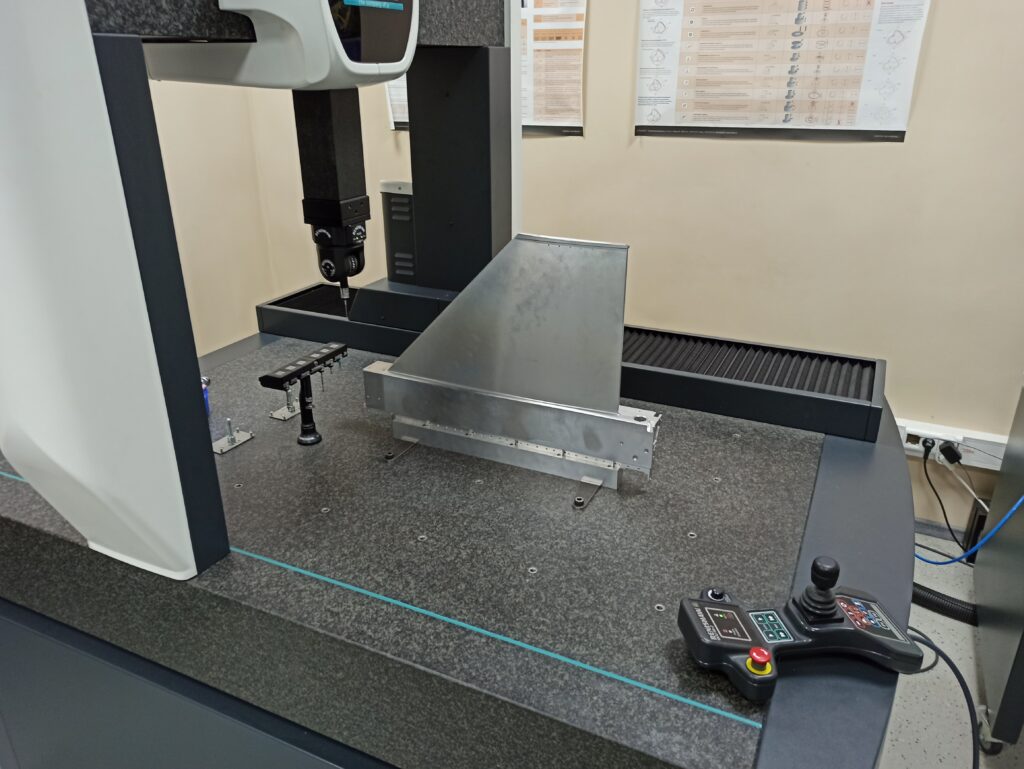

Отдельное внимание уделялось измерениям на контрольно-измерительной машине. Цель данного измерения – определить отклонение полученного аэродинамического  контура от геометрической модели изделия!
